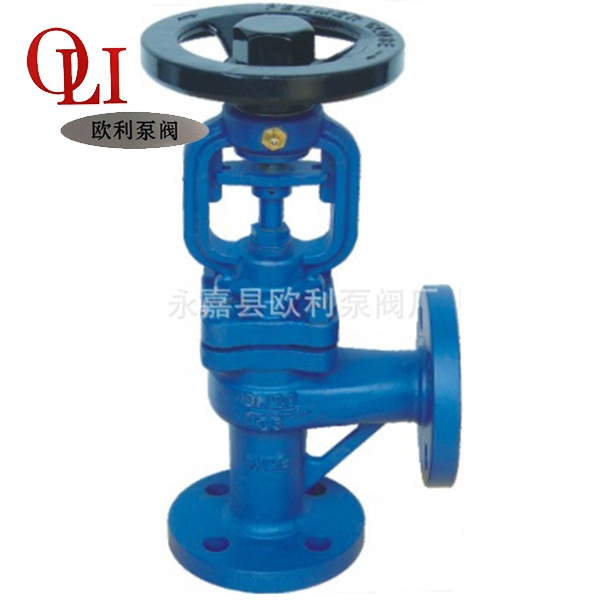

【氨用截止閥】波紋管截止閥的工作原理

發布日期：2022-11-10 點擊數：

氨用截止閥系列的波紋管截止閥是利用閥桿的升程驅動閥頭，從而改變閥盤和閥座之間的距離以實現打開和關閉控制的閥。波紋管截止閥是化學生產中使用廣泛的截止閥。截止閥主要用于實際生產中的水，蒸汽，壓縮空氣等管道的控制，但不適用于高粘度，易結晶的物料。

在使用波紋管截止閥期間判斷閥的打開和關閉狀態的主要方法是觀察從閥蓋露出的閥桿高度，以控制閥的操作。氣門桿和氣門室蓋的連接部分可能存在間隙，容易造成介質泄漏。這可以通過包裝密封件解決。小截止閥的閥桿螺紋設置在閥體內，因此與使用中的介質接觸時間長，并且容易被介質腐蝕。

因此，為了避免截止閥的短壽命，波紋管截止閥制造商認為，截止閥的安裝應參照流體的方向，并注意保持管線的進出低位，也就是說，從底部到頂部流經閥座端口。這種安裝的目的是減小閥體內的流體阻力，從而減小閥的打開和關閉力。同時，當閥關閉時，它可以使閥桿和填料函不與介質接觸，從而減少損壞和泄漏。

波紋管截止閥的打開和關閉部分是圓柱形的閥盤，密封表面是平坦的或圓錐形的，并且閥盤沿著流體的中心線線性移動。氣門桿的運動形式包括升降桿型（氣門桿升高和降低，手輪不上升），還有氣門旋轉桿型（手輪和氣門桿旋轉和上升）一起將螺母固定在閥體上）。波紋管截止閥僅適用于全開和全關，并在定制時允許調節和節流。

當關閉閥打開時，當閥瓣的打開高度為公稱直徑的25％道30％時，流量已達到大值，表明閥已到達完全打開位置。因此，波紋管截止閥的全開位置應由閥盤的行程來確定。
